엑셀-그래프: 분산형 그래프_막대형 그래프_콤보_두 값의 차이를 강조하는 그래프

무슨 그래프라고 해야 할지... 예전에 잠깐 컨설턴트로 있을 때, 중국 시장 뮤츄얼 펀드 성과를 나타내는 보고서에서 보고, 엑셀로 똑같이 만들어 본 기억이 난다.



항목별 전년 대비 성과, 두 기업의 기간 별 매출액 비교 등, 두 개의 값을 비교할 때, 차이를 효과적으로 보여줄 수 있는 그래프이다. 엑셀의 Visualization/ 커스터마이징도 버전이 올라갈수록 강력해져서… 익숙해지면 만드는데 5분도 안 걸리니, 찬찬히 연습해 보시길.

자 아래와 같이 월 별 A, B 값이 있다고 하자. 그리고 그래프 그릴 때 필요하니, 최대값/최소값 함수를 Max, Min 열도 채워 놓았다. (사실, 따로 스캔해야 하는데, 귀찮아서…)







​그리고 A1 부터 I5 까지 선택하여, 차트 삽입 메뉴로 가서 모든 차트, 그리고 가장 아래에 있는 콤보 차트를 선택한다. 그러면 데이터 계열마다 다른 차트 종류를 선택할 수 있는데, A, B 데이터 계열은 분산형, Max 와 Min 은 세로 막대 형을 선택하자.

​



​

​그럼 아래와 같은 그래프가 나온다.

​



​

​

​그런 다음 각자 취양에 맞게 에디트… (본인은 차트 제목 없애고, 눈금선 없애고, 범례 없애고, 차이가 잘 안 나타나니 Y 축 시작 값을 바꿔주고…), 그 후에 막대 그래프 하나를 선택해서 아래와 같이 계열 겹치기를 100% 로 확 올려줘 보자.

​

​



​

​그럼, 따로 떨어져 있던 두 개의 막대 그래프가 서로 완전히 겹쳐진 것을 볼 수 있을 것이다. 분산형 값들은 막대 그래프 중앙에 위치하고.. 이제 뭐 하려는 건지 보이시는지?... 이제 점을 크게 만들고 밑에 주황색 그래프를 안보이게 하면 되는 것이다…

​





먼저 점 크기를 크게 하려면… 점 하나를 선택하고… 계열 옵션에 가서 표식을 선택한 후, 테두리 너비를 크게 설정해 주면 된다. 본인은 5pt 를 선택

​



​

​그리고 현재, 막대 그래프의 두께가 점보다 굵으니… 아래 처럼 막대 그래프의 간격 너비도 조정해 주었다…

​



​



​

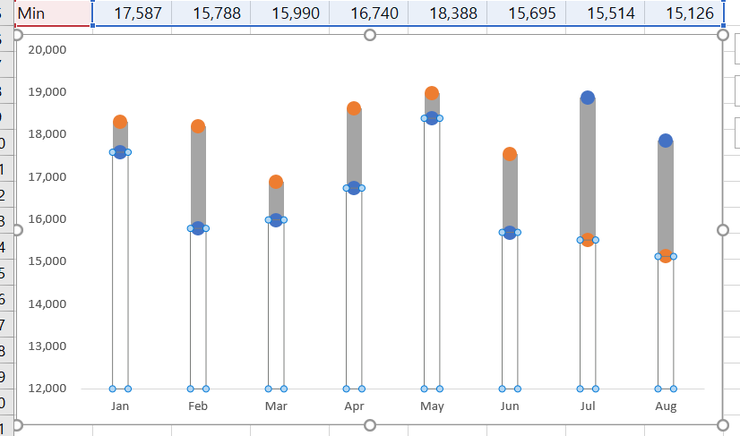

​크기가 어느 정도 맞추어진 듯! 이제 아래쪽 막대 그래프를 선택해서 배경 색을 하얀색으로 변경해 주자.



​





그 후, 위 쪽 막대 그래프의 색을 알맞게 변경해주고… 데이터 라벨의 위치도 적절히 조정해주면 (상위 값의 데이터 라벨은 값 위에, 하위 값의 데이터 라벨은 값 아래에 위치) 아래와 같은 그래프가 나올 것이다. (따단!) ... 아, 프린트 스크린 후 원본 파일을 지워버려서 파일 첨부는 없습니다... 근데 생각보다 간단해서 굳이 파일은 첨부 안 해도 될 듯!
