엑셀 – 그래프: 도넛형 그래프를 사용해 계기판 모양 그래프 만들기

오랜만에 엑셀 팁!



요즘 Power BI (<-- 요즘 사용 중/ 마스터 한 다음에 포스트 할 예정) 나 태블로 등 BI (Business Intelligence) 소프트웨어 등을 사용해 만드는 대시보드에서 자주 볼 수 있는 계기판 모양의 그래프!

조금, 시간은 걸리지만… 엑셀에서도 어렵지 않게 만들 수 있다. 아래의 스텝을 차근 차근 밟아보시길…

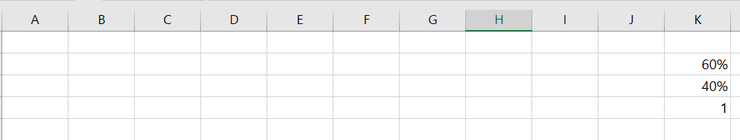

아래와 같이 엑셀 시트 구석에 다음과 같은 순서로 숫자를 기입한다. 위의 숫자 중 60% 가 계기판이 가르킬 숫자이다.

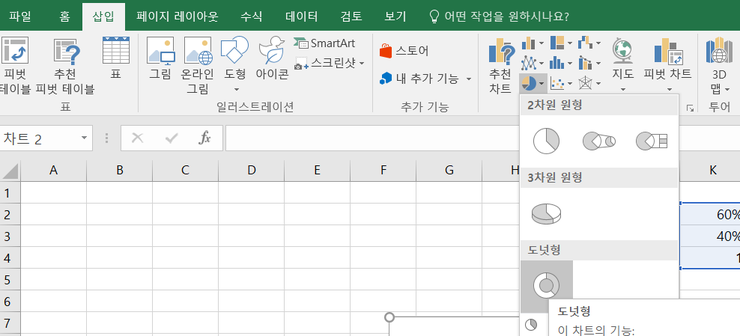

숫자들을 선택한 후, 삽입 --> 차트 --> 도넛형 을 선택하자.

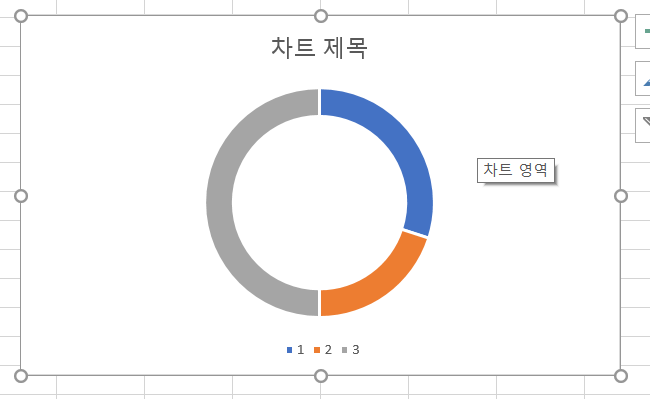

그럼, 아래와 같은 기본 도넛형 그래프가 나온다.



여기서 사용자 취향대로 에딧. 본인의 경우 차트 제목, 범례 다 지우고, 배경색/ 테두리 없도록 설정하여… 아래의 모양 처럼 되었다.

​

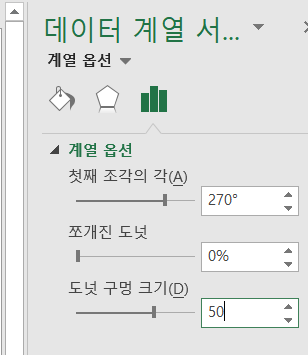

그 후, 도넛 그래프를 선택해서 데이터 계열 서식 설정을 아래와 같이 변경해 준다.

​

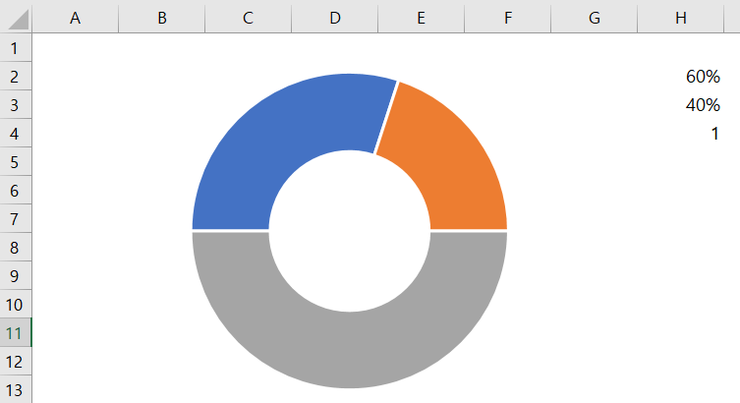

첫째 조각의 각 270도, 도넛 구멍의 크기는 사용자 취양 맞추어 변경… 하니 아래의 모양으로 변신!

​

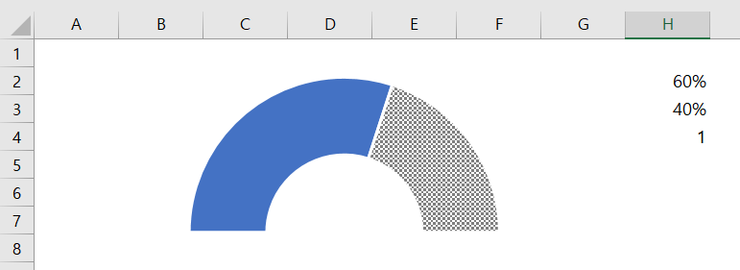

이제 아시겠지만, 파란색 부분이 60%를 가리키는 부분이다. 우리가 나타내고 싶었던 부분이 잘 자리를 잡았으니, 이제 각 부분의 색깔만 조정해 주면 되겠다. 밑에 회색 부분의 선택해서, 배경색 없음으로 하고… 주황색은 회색 패턴 으로 바꾸었다. (이유는 모르겠으나 패턴 채우니 뭔가 더 세련되 보임….)

​





그리고 직사각형 하나를 적당한 크기로 삽입하여… 배경색과 테두리를 없애준 다음… 직사각형 선택 시 나오는 수식에 참조할 셀 주소를 넣어준다. 그러면 60% 숫자가 나오는데… 크기를 잘 조정하면…

​



마지막으로 그래프에 명암 처리를 해주면 좀 더 산뜻? (이것도 개취일 수 있음...)
